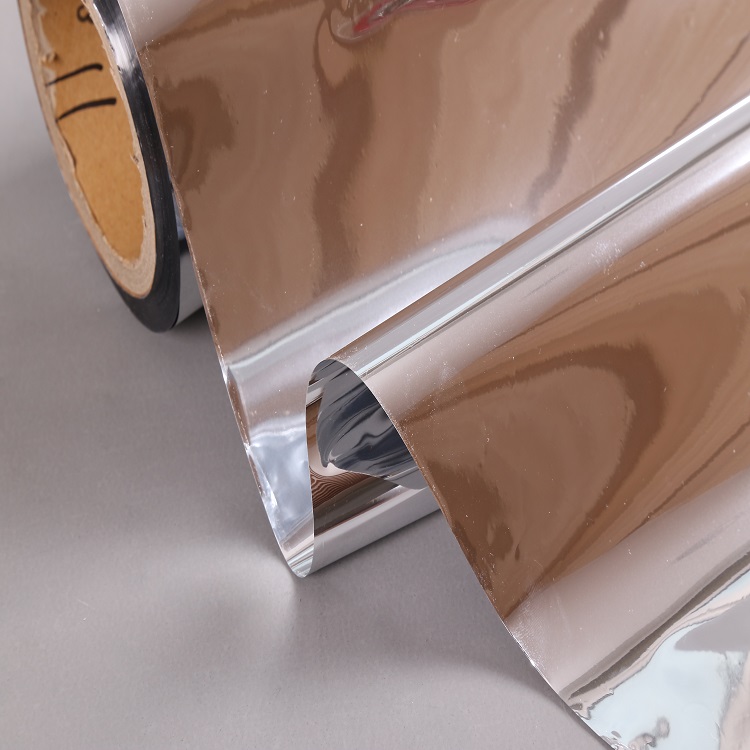

電子設備向高頻化、集成化、微型化飛速發展的今天，電磁干擾（EMI）問題日益凸顯，它如同無形的“電子噪音”，嚴重影響著設備的穩定運行和數據傳輸的準確性。在眾多屏蔽材料中，真空金屬化聚酯薄膜（VMPET）憑借其質輕、柔韌、成本效益高的特點，成為了電子行業中應用最為廣泛的電磁屏蔽材料之一。然而，VMPET屏蔽效能的優劣，其靈魂完全在于那層薄如蟬翼卻又至關重要的導電層。因此，深入研究這層導電層的制備方法，不僅是材料科學的前沿課題，更是決定最終電子產品性能與可靠性的核心技術所在。

目前，工業上制備VMPET導電層最主流、最成熟的技術是真空蒸鍍法。這一過程的核心，是在高真空環境下，將高純度的金屬（通常是鋁）加熱至蒸發溫度，使其氣化。這些金屬原子在真空腔中直線飛行，最終均勻地沉積在連續高速運行的PET薄膜基材上，形成一層致密的金屬導電層。這個看似簡單的過程，實則充滿了對工藝參數的極致控制。真空度的高低直接決定了金屬原子的平均自由程和薄膜的純度，真空度不足會導致金屬氧化，嚴重影響導電性和附著力。蒸發速率和基膜的走速必須精確匹配，才能確保鍍層厚度的均勻性，從而獲得穩定且一致的屏蔽效能。任何一個環節的微小波動，都可能導致整卷產品的性能出現偏差，這正是VMPET生產的技術壁壘所在。

然而，隨著應用場景對屏蔽效能和可靠性要求的不斷提升，傳統的單一金屬蒸鍍法也面臨著挑戰。為了應對更嚴苛的環境，研究人員和工程師們開發了更為復雜的復合制備工藝。例如，為了增強金屬層與PET基材之間的結合力，防止在后續加工或使用中發生脫落，會在蒸鍍前增加一層“打底”涂層，或者在蒸鍍后進行“電暈”處理，提升表面能。更進一步，為了提升導電層的耐候性和抗氧化能力，往往會在金屬鋁層之上再蒸鍍一層極薄的鎳或鉻作為保護層，形成Al/Ni或Al/Cr復合結構。這種多層復合結構雖然增加了工藝復雜度和成本，卻顯著提升了VMPET膜在潮濕、高溫等惡劣環境下的長期穩定性，使其能夠勝任汽車電子、戶外通信設備等高端領域的應用需求。

除了對現有工藝的優化，前沿的制備方法研究也在不斷推進。磁控濺射法作為一種更先進的物理氣相沉積技術，正逐步受到關注。與真空蒸鍍相比，磁控濺射利用高能粒子轟擊靶材，使原子或分子脫離靶材并沉積在基材上。這種方法制備的導電層具有更致密的微觀結構、更強的附著力以及更精確的厚度控制，能夠制備出性能更為優異的導電薄膜。盡管其設備投資和生產成本相對較高，但對于追求極致性能的尖端電子產品而言，磁控濺射提供了一條通往更高屏蔽效能和更長使用壽命的可行路徑。歸根結底，對VMPET電子膜導電層制備方法的研究，是一個在性能、成本與工藝可行性之間不斷尋求最佳平衡的動態過程。深刻理解不同制備路徑的原理與優劣，才能為特定的電子應用選擇或開發出最合適的屏蔽解決方案。
